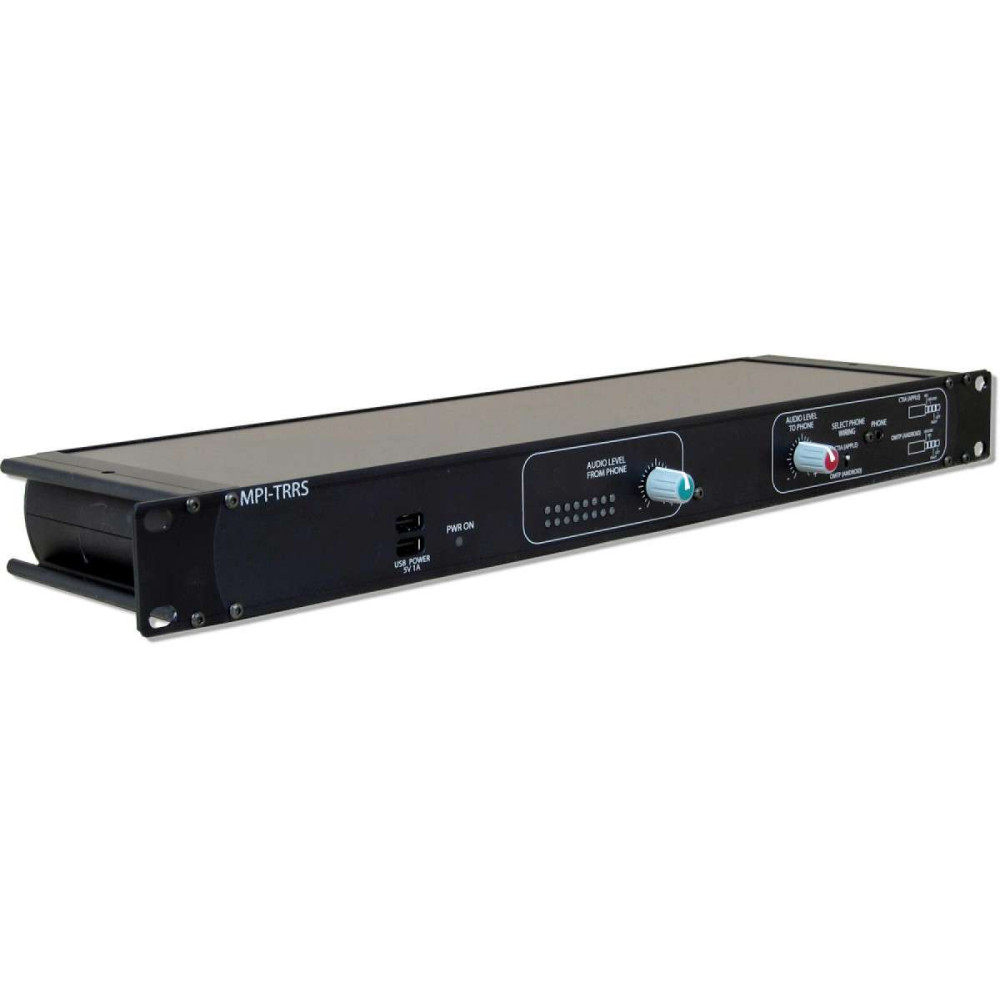

La GS-MPI-TRRS (Glensound-Mobile Phone-Tip-Ring Ring Sleeve Sleeve) è un'interfaccia audio professionale per la connessione di telefoni cellulari domestici, per la trasmissione di apparecchiature tramite la presa jack analogica per cuffie/microfono.
Converte un output a livello di linea dall'apparecchiatura di trasmissione a un circuito di microfono per fornire audio al tuo telefono cellulare, mentre allo stesso tempo prende l'uscita per cuffie del tuo telefono cellulare e la converte in uscite a livello di linea bilanciata, per l'interfacciamento con l'apparecchiatura di trasmissione.
I controlli di livello del pannello frontale (facili da usare per regolare i livelli tra il telefono e il dispositivo di trasmissione), i punti di ricarica del telefono e la qualità audio professionale, rendono questa unità ideale per l'uso nelle affollate sale di notizie e studi.
Funziona con Apple e telefoni Android
Apple e alcuni telefoni Android hanno standard di cablaggio diversi del jack per cuffie TRRS a 4 pin da 3,5 mm. Un interruttore sul pannello frontale rende molto veloce e facile per l'utente selezionare quale dei 2 standard di cablaggio deve essere utilizzato per l'interfacciamento al proprio telefono.
4 punti di ricarica del telefono
Sono previsti quattro punti di ricarica USB per consentire la ricarica dei telefoni mentre si è collegati al GS-MPI-TRRS. Due punti di ricarica si trovano sul pannello frontale e altri due sul retro. Ogni punto di ricarica può fornire 500mA.
Connessioni audio bilanciate e non bilanciate
Per una completa versatilità di interfacciamento con tutti i tipi di apparecchiature per trasmissione audio, i circuiti audio stereo bidirezionali bilanciati e sbilanciati sono forniti in parallelo. Ciò rende facili le connessioni delle news room (che hanno solo ingressi e uscite audio sbilanciati) a dispositivi come i PC.
Pannello anteriore PPM e controllo di livello per audio dal telefono
Anche se i livelli audio delle registrazioni sui telefoni cellulari dovrebbero essere a livelli abbastanza uniformi tra le tracce, in realtà c'è una vasta gamma di livelli audio che devono essere affrontati. Pertanto, viene fornito un misuratore di livello nel pannello anteriore (stile PPM) per fornire un rapido riferimento chiaro del livello audio in uscita dal telefono. Posizionato vicino al misuratore, c'è un controllo di livello che permette all'operatore di regolare l'audio a un livello adatto.
Controllo del livello per audio al telefono
Per avere un segnale audio chiaro al telefono cellulare dell'operatore, viene fornito un controllo del wide range level nel pannello frontale, per consentire all'utente di regolare il livello tra l'uscita del dispositivo di trasmissione e l'ingresso del telefono.
Alimentazione principale e CC
Per la massima flessibilità e affidabilità, il GS-MPI-TRRS può essere alimentato dalla rete (100 - 240 VAC) o da un ingresso CC esterno (+/- 12v) CC. Se entrambe le fonti sono collegate, funzionano entrambe per fornire l'alimentazione.
Collegamenti del pannello frontale e del pannello posteriore
Entrambe le prese jack TRRS (tip ring ring sleeve) e una presa XLR a 5 pin sul pannello posteriore sono disponibili per la connettività audio al telefono cellulare. La presa sul pannello frontale consente all'operatore di vedere cosa è connesso e l'XLR del pannello posteriore è perfetto per uno studio che necessita di una soluzione di interfaccia permanente.
Semplice da usare
GS-MPI-TRRS è stato progettato per rendere il dispositivo facile e intuitivo da usare per i giornalisti. Pertanto, l'ergonomia dell'unità è stata progettata appositamente per questo scopo.
Guadagno di uscita preimpostato
Per consentire la connessione ad un'ampia gamma di telefoni cellulari diversi, è disponibile un controllo del guadagno pre-impostato sul pannello posteriore, che consente di regolare il livello di uscita del microfono sul telefono.
Specifiche Tecniche
Audio al Telefono
Controllo del livello del pannello anteriore: +/- 15dBu
Tipo: Mono Somma di sinistra e destra
Livello uscita al telefono: da -17 dBu a -57 dBu (controllo del livello del pannello anteriore impostato su guadagno 0 dB) (Livello di uscita effettivo impostato dal potenziometro preimpostato sul pannello posteriore)
Livello di ingresso massimo: + 22 dBu
Impedenza di ingresso bilanciata:> 28k Ohm
Impedenza di ingresso non bilanciata:> 22k Ohm
Impedenza di uscita: 2k35 ohm
Risposta in frequenza: = <+/- 0,5 dB da 40 Hz a 20 kHz
Ingresso bilanciato Line Up: 0dBu
Line Up Input non bilanciato: -11.78dBu
Audio dal Telefono
Controllo del livello del pannello anteriore: +/- 15dBu
Tipo: Stereo
Livello di uscita massimo: + 24 dBu
Massimo livello di input: -2Bu
Impedenza di uscita bilanciata: <50 Ohm
Impedenza di uscita non bilanciata: <20 Ohm
Impedenza di ingresso:> 22k Ohm
Risposta in frequenza: = <+/- 0,5 dB da 40 Hz a 20 kHz
Ingresso bilanciato Line Up: 0dBu
Line Up Input non bilanciato: -11.78dBu
Alimentazione
Ingresso rete: 100 - 240 VAC (+/- 10%) 50 - 60 Hz
Ingresso CC: +/- 12V
Consumo: <1,5 Watt (nessun circuito di ricarica collegato)
LED di accensione: blu brillante
Circuiti di ricarica USB: 4 su ogni 5 Volt 500mA
Specifiche Fisiche
Dimensioni: 19 "1RU 122 mm di profondità
Peso: 1,16 kg
Meccanica: tutta la struttura in alluminio, pannelli anodizzati e incisi al laser, lati verniciati a polvere
La confezione include
Manuale: Physical A5 (download disponibile anche)
Cavo TRRS a TRRS Jack: cavo TRRS a 2 metri con spina TRRS
Cavo di rete IEC: 2 metri (solo Regno Unito e Europa)
Articoli opzionali
Cavo da 4 pin XLR a TRRS: spina XLR a 4 pin per presa jack TRRS da 2 metri
Alimentatore esterno: 1RU Sostegno alimentato da rete con uscite +/- 12V CC, c / w DC: cavo DC
