È comodamente controllabile tramite pulsante sul pannello frontale, tastiera tramite USB e software per PC tramite LAN/RS-232.

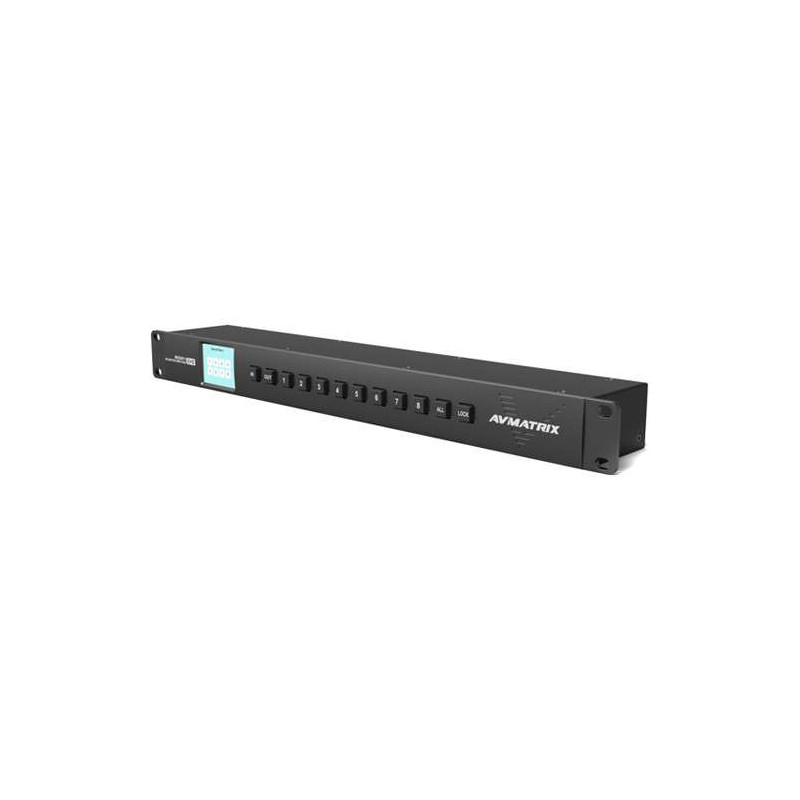

La matrice 1 RU 8 x 8 3G-SDI di AVMATRIX accetta otto canali di input e può pilotarli su otto feed di output separati. Include una tecnologia multiformato che rileva contemporaneamente più sorgenti in formato video di segnali SD/HD/3G-SDI (livello A&B) e DVB-ASI e indirizza le destinazioni video multiple in 1080, 720, SD, NTSC, e PAL.
La matrice 1 RU 8 x 8 3G-SDI di AVMATRIX accetta 8 canali di input e può pilotarli su 8 feed di output separati. Include una tecnologia multiformato che rileva contemporaneamente più sorgenti di formato video di segnali SD/HD/3G-SDI (livello A&B) e DVB-ASI e indirizza le destinazioni video multiple in 1080, 720, SD, NTSC, e PAL. È controllato da interruttori manuali sulla parte anteriore del dispositivo e tramite porte RJ45 e RS-232 per il controllo del software, nonché una porta USB di tipo A per il controllo della tastiera. Sono inclusi 2 adattatori di alimentazione da 12 VDC per fornire alimentazione ridondante.
La tecnologia multi-formato può rilevare automaticamente più sorgenti di formato video di segnali SD/HD/3G-SDI (livello A e B) e DVB-ASI contemporaneamente e indirizzare più destinazioni video in NTSC e PAL SD, 720p, 1080 a qualsiasi frequenza fotogrammi.
Pieno controllo dal pannello frontale
Lo stato attuale del canale può essere visualizzato visivamente dallo schermo LCD da 2,2"
Pulsante di blocco
Il software di controllo per PC consente di collegare un computer tramite Ethernet o tramite la porta seriale RS-232
Tastiera USB
Alimentazione ridondante
Design compatto
Specifiche AVMATRIX MSS0811
| Connettori | 8 x ingressi BNC, SD/HD/3G-SDI/DVB-ASI 8 x uscite BNC, SD/HD/3G-SDI/DVB-ASI 1 x RJ45, porta di controllo LAN, sul pannello posteriore 1 x RS-232, controllo Porta, sul pannello posteriore 1 x USB di tipo A, porta di controllo, sul pannello posteriore |
| Formati di input SDI | 1080p a 60, 59,94, 50, 30, 29,97, 25, 24, 23,98 1080PsF a 30, 29,97, 25, 24, 23,98 1080i a 60, 59,94, 50 720p a 60, 59,94, 50, 30, 29,97, 25, 24 , 23,98 625i a 50, 525i, 59,94 |
| Tariffe video SDI | SD/HD/3G-SDI |
| Conformità SDI | SMPTE 259M/292M/296M/372M/424M/425M |
| Precisione del colore SDI | RGB 4:4:4 10/12 bit, YUV 4:2:2/4:4:4 10/12 bit |
| Commutazione automatica SDI | Auto seleziona SD, HD e 3G-SDI sull'ingresso |
| Connettore di alimentazione | Connettore di bloccaggio filettato |
| Gamma di tensione | 6-24 V CC |
| Alimentazione elettrica | PS-1, PS-2, ridondanza di alimentazione |
| Consumo di energia | 7 W |
| Umidità relativa | da 0 a 90% senza condensa |
| Temperatura | In funzione: da -4 a 140°F / da -20 a 60°C Conservazione: da -22 a 158°F / da -30 a 70°C |
| Montaggio su rack | 1 RU |
| Dimensioni | 19,0 x 1,75 x 2,85" / 482,5 x 44,0 x 72,5 mm |
| Peso | 2,4 libbre / 1,1 kg |
